| 執行標準 | GB/T 13850，IEC688 | ||
| 采樣范圍 | 電壓 | 10-400V AC | |
| 電流 | 0-40mA（CT 副邊） | ||
| 輸入頻率 | 45-60Hz | ||
| 測量精度 | 0.5 | ||
| 輔助電源 | DC：100～350V AC：85～265V | ||
| 功耗 | <5VA | ||
| 緣耐壓 | 輸入/輸出/電源之間：2kV/min.2mA | ||
| 工作環境 | 溫度-25℃～70℃，濕度：10%～90%RH | ||
| 存儲環境 | 溫度：－40℃～80℃，濕度：10%～90%RH | ||
| 通訊接口 | 2 線 RS485，默認通訊參數 9600，8，N，1 | ||
| 波特率：9600,19200,38400,57600 可設置 | |||
| 通訊協議 | Modbus-RTU | ||
| 抗靜電干擾 | 3 級 | ||
| 抗電快速瞬變脈沖群 | 3 級 | ||
| 電磁兼容 | 抗浪涌干擾 | 3 級 | |
| 抗射頻電磁場輻射 | 3 級 | ||
| 外形尺寸 | 長 145 ㎜、寬 90 ㎜、高 40 ㎜ | ||
| 安裝方式 | DIN35mm 導軌安裝 | ||

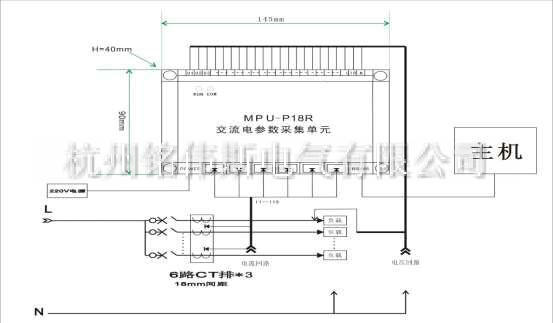

| 接口 | 說明 | |
| Power_L | 電源 | |
| （DC24V_-） | ||
| Power_N | 電源 | |
| （DC24V_+） | ||
| U1~U18 | 18 路電壓輸入 | |
| UN | 零線 | |
| RS485_A | 485 通訊端口 | |
| RS485_B | 485 通訊端口 | |
| CTP1 | ||
| CTP2 | ||
| CTP3 | CT 輸入口 | |
| CTP4 | ||
| CTP5 | ||
| CTP6 |
