一、簡介

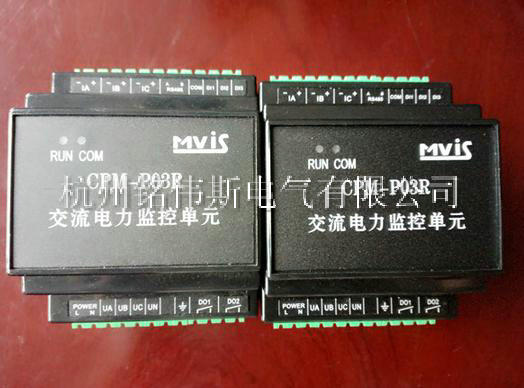

MPU-P03R電力監測單元功能簡介：
1.測量功能：
電壓、電流、三相有功功率、無功功率、視在功率，合功率、功率因數、溫濕度、零地電壓、零線電流、頻率，計量及諧波含量。
2. 監控及報警：
逆相序、三相不平衡、失壓、過壓、過載、功率因數超下限。
3.精度范圍：
|
參數 |
單位 |
精度 |
|
相電壓 |
V |
0.2% |
|
線電壓 |
V |
1.0% |
|
電流 |
A |
0.2% |
|
全波有功功率 |
KW |
0.5% |
|
基波有功功率 |
KW |
0.5% |
|
諧波有功功率 |
KW |
1.0% |
|
無功功率 |
KVar |
0.5% |
|
視在功率 |
KVA |
0.5% |
|
功率因數 |
|
0.5% |
|
頻率 |
Hz |
0.1% |
|
全波有功電能 |
KWh |
0.5% |
|
基波有功電能 |
KWh |
0.5% |
|
諧波有功電能 |
KWh |
1.0% |
|
無功電能 |
KVarh |
0.5% |
|
視在電能 |
KVAh |
1.0% |
|
諧波含量 |
% |
0.1% |
4.輔助電源：
DC：100～370V/AC：85～265V 交直流兩用電源 、DC24V 直流電源
5. 采樣輸入范圍：
電壓：10～500V，過載能力：750V 連續，1000V 10 秒
電流：0.01～5A，過載能力：2 倍額定連續，20 倍< 1 秒
6.通訊接口：RS485
7.外形尺寸：
