簡介：

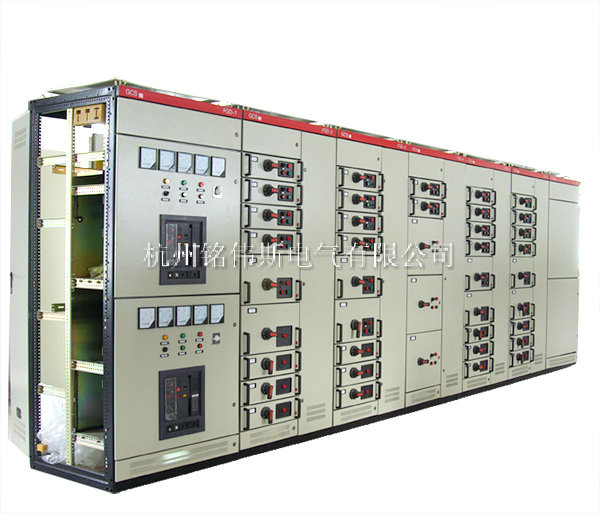

GCS抽屜柜是一種融合了其他低壓產品的優點而開發的高級型產品，適用于電廠、石油化工、冶金、電信、輕工、紡織、高層建筑和其他民用、工礦企業的配電系統，在大型發電廠、石化、電信系統等自動化程度高，要求與計算機接口的場所，作為發、供電系統中的配電電動機集中控制、無功功率補償?shù)牡蛪号潆娧b置。產品具有良好的分?jǐn)嘟訑嗄芰?，動熱穩定性能好，電氣方案靈活，組合方便，系列性適用性強，結構新穎，防護等級高等特點。
主要參數：
1、主回路額定電壓：交流400V、690V
2、輔助電路額定電壓：直流110V、220V
3、額 定 頻 率: 50HZ
4、額定絕緣電壓: 690V
5、額 定 電 流:水 平 母 線< 4000A
6、垂 直 母 線: 1000MCC
7、母線額定短時耐受電流:50kA/1s、80kA/1s
8、母線額定峰值耐受電流:105kA/0.1s、176kA/0.1s
9、工頻試驗電壓:2500V/min
10、輔助電路：1760V/min
11、防護等級: IP30、IP40
使用條件：
1、戶內使用，使用點的海拔高度不得超過2000m。
2、周圍空氣溫度不高于+40度，不低于負5度。且24小時內平均溫度不得高于 +35度。超過時，需根據實際情況降容運行。
3、周圍空氣相對高溫為+40度不超過50%，在較低溫度允許有較大的相對溫度；如+20度為90%，應考慮到由溫度的變化可能會偶然產生凝露的影響。
4、裝置安裝時與垂直面傾斜不超過5°，且整組柜列相對平整符合（GBJ232-2)標準。
5、裝置應安裝在無劇烈震動和沖擊以及不足以使用電器元件受到不應有腐蝕的場所。
