一、產品性能:
機房配電是在整個機房中起到至關重要的一環，但是也是很容易被忽視的一關，現在的機房設備服務器、精密空調、UPS、風機等都已經做到了隨時可以監控的這一步，而機房配電的監控恰恰是一個空白，傳統的配電柜也只是幾個表頭加上幾路所需的開關而已，即使做動環監控也只是在配電柜里進行二次改造（增加各種模塊）。這樣既繁瑣而且效果也不大。
銘偉斯電氣集成當今技術成果和硬軟件設計于一身精心推出 QJL 系列精密列頭柜精密配電柜，徹底解決了傳統的配電柜的缺陷，給機房配電的建設和管理帶來了全新的體驗。它主要應用于金融、電信、通訊、企業、政府等數據中心和機房，整個配電系統采用標準的機柜兼模塊化結構設計，融入了系統數據采集、時時監控、系統防雷、電網隔離、電源的選擇與判斷等，真正的做到了與機房環境相匹配。
二、技術參數：
1. QJL精密列頭柜能時時監控各輸出分路的電流，并可設定各輸出分路電流異常的預告警值和跳閘告警，如16A開關，設定報警值為15A，則負載超過15A就告警，可預先發現故障或人為操作隱患，避免過載時，斷路器切斷電源，造成整個機柜設備斷電。另外輸出分路選用熱插拔斷路器，具備取電相位的調整能力，輕松實現3相不平衡的靈活調整，也可在不斷電的情況下，在線增加輸出分路，進行開關更換。
2. 相對于其它同類產品，QJL精密配電柜的優勢還體現在于一體化設計，它集市電輸入柜、市電輸出柜、UPS輸入柜和UPS輸出柜UPS旁路柜于一體，大大的減少了系統整體的復雜性，節約了投資，在原廠完成組裝調試，通過嚴格的系統測試，確保整個配電系統安全可靠。這也使得非電氣工程師在使用和維護時，能夠容易的操作配電系統。整個系統采用模塊化結構設計，可以根據客戶機房的實際需要，量身定做整個系統，為客戶提供高可靠性、高靈活性和人性化的一體化配電解決方案。
三、監控技術參數
3.1）主電路參數：
三項相電壓、三項線電壓、三項有功功率、總有功功率三項、三項無功功率、總無功功率、三項視在功率、總視在功率、分相電能、總電能、諧波含量，總開關工作狀態。電壓趨勢圖，電流趨勢圖，功率趨勢圖。
3.2）支路和其它參數：
支路電壓、支路電流、支路功率、支路電能、支路開關狀態。支路負載趨勢圖
3.3）報警和事件管理：
系統內置斷相報警、過壓報警、欠壓報警、支路過載報警、支路跳閘報警，支路故障報警并以歷史事件的形式存儲，可存儲1年以內的電能，一個月以內負載趨勢和故障歷史記錄，以備隨時查閱。
3.4）用戶管理：
HMI定義了進入權限（看門狗），分別賦予了不同的進入權限，為維護提供了安全。
3.5）第三方設備監控和自我監控：
HMI提供發RS485/232或以太網口可以進入各種以MODBUS通訊協議三方智能設備，本系統也隨機配有監控軟件，可以通過IP地址進行直接進行訪問和監控，同時可以通過Internet直接進行異地監控。
3.6）模塊化設計：
根據現場要求可隨意增減模塊。
3.7）人機互換：

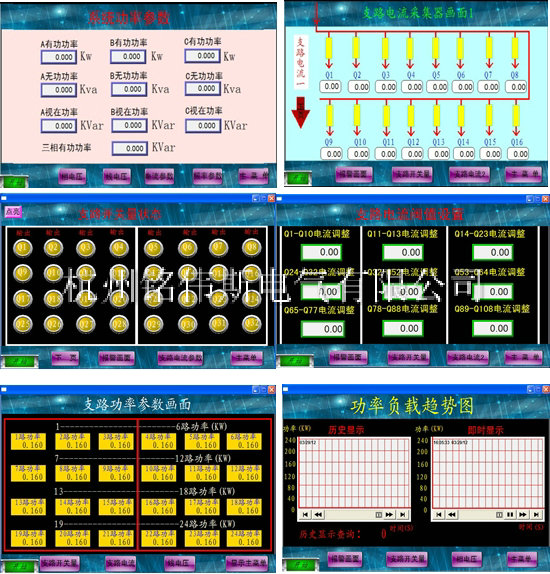

觸點式人機界面，可以隨意切換到相關的數據畫面，維護極其方便。
四、系統組成：
4.1）QJL精密配電柜包括兩大部分：硬件系統和軟件監控系統。硬件系統的主要包括電流、電壓、功率等電量參數采集設備、報警輸出設備、液晶觸摸屏等。
4.2）監控系統由系統監控軟件組成，對電源的狀況進行的監視和記錄，各個部分的電流偵測，電壓，電流閥值預告警，開關動作告警等。
4.3）監控系統還包括風扇檢測，變壓器溫度管理，聲光故障告警等功能（選配）。
4.4）預留上位機通訊軟件接口，并且可以與機房環境動力監控系統軟件集成。也可以通過軟件直接進行監控

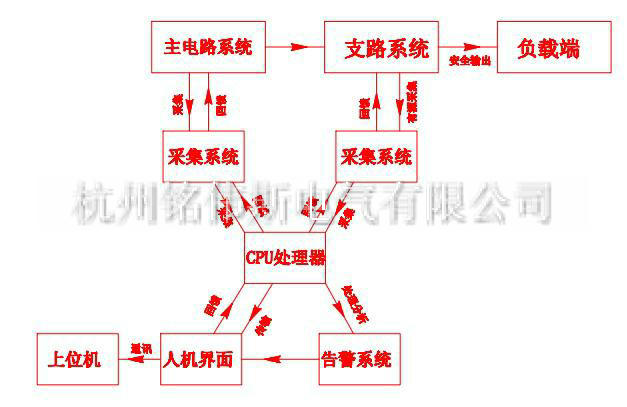

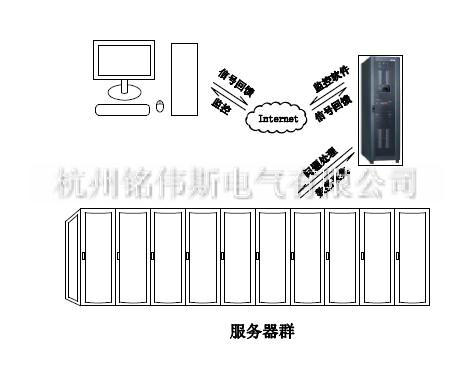

五、系統工作原理：
