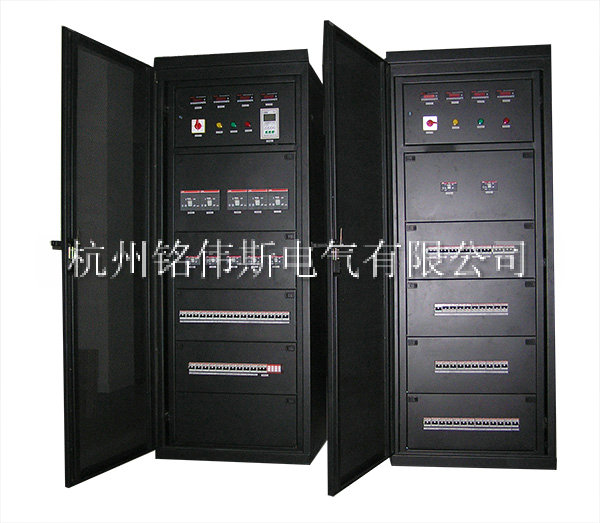

UPS輸入輸出柜是針對UPS電源特性為UPS電源量身打造的配套產品，主要有UPS電源輸入、UPS負載的輸出，UPS電源防雷等可以根據用戶要求配置不同的功能。有效而直觀的反映UPS的工作狀態。它具有功能完善，結構緊湊，穩定可靠、部署靈活、方便維護的特點。
UPS輸入輸出柜在正常運行方式下，由整流器/逆變器組合連續地向負載供電。當交流輸入供電超出了UPS預定允差，UPS單元轉入儲能供電運行方式，由蓄電池/逆變器組合在儲能供電時間內，或者在交流輸入電源恢復到UPS設計的允差之前(按兩者之較短時間)，連續向負載供電。
UPS輸入輸出柜的功率變換主回路的構成比較簡單。市電正常時，UPS一方面通過濾波電路向用電設備供電，另一方面通過充電回路給后備電池充電。當電池充滿時，充電回路停止工作，在這種情況下，UPS的逆變電路不工作。當市電發生故障，逆變電路開始工作，后備電池放電，在一定時間內維持UPS的輸出。
